產品詳情

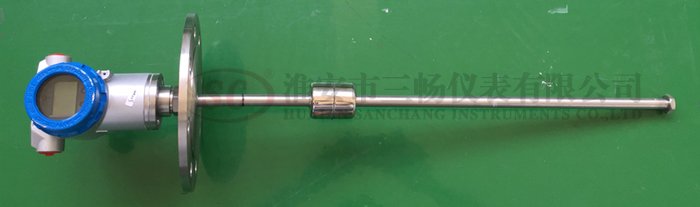

SC-705C磁致伸縮液位變送器是原來SC3051的基礎上開發了5位數顯，并且不需要接PLC顯示，自帶HART協議。該磁致伸縮液位變送器為兩線制、多功能、浮子型，可以應用于普通或防爆環境下，適合于高精度要求的清潔液位的液位測量。SC-705C磁致伸縮液位變送器對于兩種不同液體之間的界位測量可以應用雙浮子型來進行測量。


磁致伸縮液位變送器的技術優勢

磁致伸縮液位變送器適合于高精度要求的清潔液位的液位測量，精度達到1mm，#新產品精度已經可以達到0.1mm。磁致伸縮液位變送器還可應用于兩種不同液體之間的界位測量量。防爆型設計，適合危險場合，智能電子線路設計可計算出容積量；非常好可動部件為浮子，維護量極低。

磁致伸縮液位變送器的優點

1.可靠性強：采用波導原理，無機械可動部分，故無摩擦，無磨損。整個變換器封閉在不銹鋼管內，和測量介質非接觸，傳感器工作可靠，壽命長。

2.精度高：由于磁致伸縮液位變送器用波導脈沖工作，工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量，因此測量精度高，分辨率優于0.01%FS。

3.安全性好：磁致伸縮液位變送器的防爆性能高，可實現本安防爆或隔離防爆，特別適合對化工原料和易燃液體的測量。

4.易于安裝和維護簡單：磁致伸縮液位儀一般通過罐頂已有管口進行安裝，特別適用于地下儲罐和已投運儲罐的安裝，并可在安裝過程中不影響正常生產。

磁致伸縮液位變送器的測量原理

傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在磁致伸縮液位變送器的傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場想遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精que地確定浮子所在的位置，即液面的位置。

磁致伸縮液位變送器的性能指標：

　　量程：0~25000mm

　　精度：±0.3mm

　　分辯率：0.1mm

　　環境溫度:：-25℃~70℃

　　液體溫度：-25℃~150℃

　　過程接口：3/4″NPT

　　電源：DC24V

　　輸出信號：4~20mA,二線制/四線制,

　　溫度測量：-25℃~70℃

　　溫度誤差：±0.5℃

　　防爆等級：ExiaⅡBT4
