投入式液位計

來源：作者：

投入式液位計

SC-500系列投入式液位計是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。 SC-500系列靜壓投入式液位計可連接匹配多款現場儀表，多角度自由的調節控制開關量。采用裝配式結構，拆分簡單，維護方便。具有高精度，高穩定性，廣泛應用于工業過程控制、石油、化工、冶金等行業。

投入式液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。相同產品不同叫法的是投入式液位變送器。三暢儀表專業研發生產投入式液位計，采用國內外高端傳感器、316L不銹鋼膜片，變化敏感，長期穩定；防護帽器保護傳感膜片，液體與膜片充分接觸；防水屏蔽線加上微信號傳輸電路，性能更優異。A級硅晶圓擴散硅芯體，高精度，高穩定；采用集成芯片，抗干擾性強，穩定性好；外殼國標304不銹鋼，支持定制316不銹鋼，激光達標，產品可溯源，斜面引壓孔，耐沖擊，防堵塞，防護等級可定制IP68，可長期浸泡水中。為大量用戶提供投入式液位計解決方案，投入式水位計原理價格，數萬臺投入式液位計的生產安裝經驗，擁有豐富的現場操作經驗，十多年的服務生涯，值得用戶信賴！

投入式液位計

投入式液位計的主要技術指標

投入式靜壓液位計的測量范圍：0.3～100m（由用戶自選）精度：0.2、0.5、1.0級

靜壓投入式液位計的工作溫度：-20～80℃ 輸出信號：二線制4～20mADC

防腐投入式靜壓式液位計的電源電壓：標準24VDC（12～36VDC）不靈敏區：≤±1.0%FS 負載能力：0-600Ω

投入式液位計的相對溫度：≤85% 防護等級：IP68 防爆標志：ExiaⅡCT4-6

投入式液位計

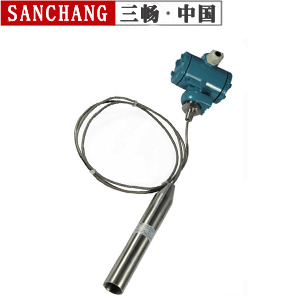

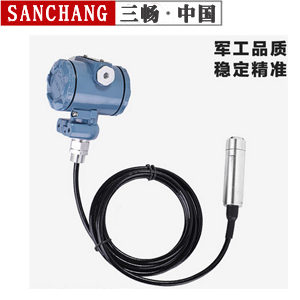

纜式投入式液位計的壓力探頭為不銹鋼（1Cr18Ni9Ti）材料，電纜護套為橡塑，特殊要求可選擇聚四氟乙烯探頭、不銹鋼或聚四氟乙烯電纜護套材料。

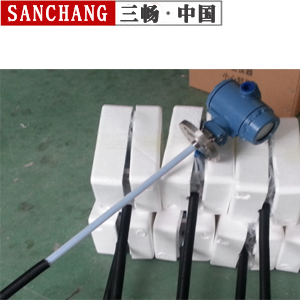

直桿式投入式液位計的壓力探頭及電纜護套為全不銹鋼（1Cr18Ni9Ti）材料，變送器的插入深度可在±20cm范圍內自由調整。

投入式液位變送器在靜水中和動水中的安裝示意圖

投入式液位計的選型表

型譜							說明
SC-500							投入式液位計
類別	1						纜式
	2						靜壓桿式(傳感器裝在底部，直接接觸液體介質)
	3						防腐式
	4						導壓桿式(傳感器裝在上部，不直接接觸介質)
過程連接形式		T					支架安裝
		N					法蘭安裝DN40 PN1.0（法蘭大小有其他要求另備注）
		Y					定制特別約定
傳感器連接材料			1				304		桿式
			3				316L
			4				丁晴橡膠與聚氯乙烯復合物		纜式
			5				聚四氟乙烯（法蘭是PP聚丙烯)
防爆方式				O			不防爆
				E			本安防爆Exia ⅡCT6
顯示方式				O			不帶現場顯示
				Z			帶現場顯示LED（數字LED）
				X			帶現場顯示LCD（常規默認，藍屏數字LCD）
配重情況				O			wuxu配重
				W			需要配重
				-□	安裝高度(mm)（法蘭面離罐體頂部距離，螺紋安裝一般是直接安裝沒有安裝距離），此欄用戶也可以不選，廠家會按標準自帶，只需提供下面一欄測量范圍
					-□			測量高度(mm)
						-□		被測介質密度(g/cm3)

投入式液位計使用注意事項：
1、靜壓投入式液位計安裝時，必須使引壓管垂直插入被測介質中；
2、對于有雜質或結晶的介質，集氣器頭部須定期清洗，以防止堵塞；

六、投入式液位計維護和保養
1）每個月清洗一次。
2）清洗時先打開投入式水位儀鐵管的旋帽，小心拿出液位計；再將液位計上附著的雜物（比如水草，浮游生物等）清除掉。
3）清潔水位計引壓孔時，可使用三氯乙烯或酒精注入引壓孔到其高度二分之一處浸泡5 分鐘左右，然后輕微晃動、重復多次，直到清洗干凈位止。禁止使用任何器具清洗引壓孔，以免損壞敏感芯子感壓膜片。
4）清潔變送器壓力接口和引壓孔時，忌用硬度過大的刷子或金屬工具，以避免損傷敏感芯子及壓力接口螺紋。
5）清洗完畢后將液位計慢慢的放回鐵管中，感覺已放置鐵管的低部，將旋帽安裝回原處即可。在卸下清洗后重新安裝，因安裝深度會有一定的變動，必須再次比照水閘同一水位當時的水位表尺，對二次儀表的檢測值進行矯正，以確保采樣數據的正確性。
