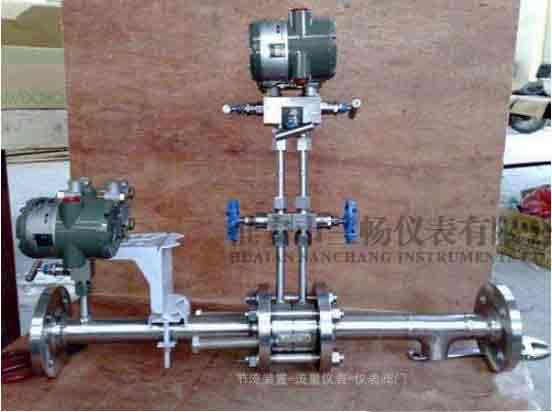

標準節流裝置

SCLGB標準節流裝置可用于測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

全國咨詢熱線：

概述

SCLGB標準節流裝置可用于測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

標準節流孔板適用范圍

1.公稱直徑： 15 mm ≤DN≤1200mm

2.公稱壓力：PN≤10MPa

3.工作溫度：－50℃≤t≤550℃

4.量程比：1:10， 1:15

5.精度：0.5級，1級

角接環室取壓節流裝置(噴嘴)－法環孔（噴）

標準節流孔板型號：SCLGB（P）H-PN-DN-C1

適用壓力：Pn0.01～Pn2.5Mpa

適用管徑：DN40～DN600

用途及特點：使用于氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、造價低、安裝簡單、維護方便等特點。

角接環室取壓節流裝置(噴嘴)－法環孔（噴）

型號：SCLGB（P）H-PN-DN-C2

適用壓力：Pn2.5～Pn6.3Mpa

適用管徑：DN40～DN600

用途及特點：使用于較高工作壓力氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、使用壽命長、安裝維護方便等特點。

角接取壓節流裝置(噴嘴)－法孔（噴）

型號：SCLGB（P）H-PN-DN-C3

適用壓力：Pn6.3～Pn10Mpa

適用管徑：DN40～DN500

用途及特點：使用于高壓下氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、安裝使用、維護方便等特點。

角接取壓節流裝置(噴嘴)－環孔（噴）

型號：SCLGB（P）H-PN-DN-C4

適用壓力：Pn2.5～Pn32.0Mpa

適用管徑：DN15～DN500

用途及特點：使用于高溫高壓下的液體，蒸汽及熱網管道的流量測量，控制和調節。它具有耐沖擊，孔板或噴嘴不易變形，測量精度高、密封性能好，使用壽命長等特點。

角接鉆孔取壓節流裝置

型號：SCLGBZ-PN-DN-C1

適用壓力：Pn0.01～Pn2.5Mpa

適用管徑：DN400～DN2000

用途及特點：適用于氣體、液體等介質的大管徑的流量測量控制和調節。它具有測量精度高、安裝使用方便，造價低等特點。

標準節流裝置產品選型
