許多過程壓力變送器，特別是擴散硅壓力變送器，在連接面板中具有“ 測試連接 ”。它通常標有“ TEST ”文本，并且位于正常mA回路連接旁邊。

測試連接的目的

測試連接的目的是能夠輕松測量通過擴散硅壓力變送器的回路電流，而wuxu斷開電線或斷開電流回路。您只需將mA儀表連接到TEST連接，就可以看到通過擴散硅壓力變送器的電流，因?yàn)樗须娏鳜F(xiàn)在都通過您的電流表。

當您斷開當前儀表時，所有電流開始再次通過測試連接中的內部二極管（我將很快解釋二極管）。在任何時候，電流回路都沒有切斷。

原理圖

作為工程師，我們只是喜歡原理圖，所以我也需要在這里添加一些。

在擴散硅壓力變送器中，擴散硅壓力變送器內部有一個連接在測試連接之間的二極管。二極管的一端連接到“環路”連接之一，二極管的另一端連接到測試連接。閱讀時聽起來很復雜，但很簡單。我相信一張照片可以幫助你理解這一點......

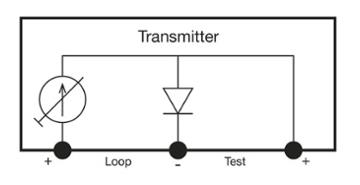

使用原理圖，它通常如下所示：

什么是二極管，它有效嗎？

為了更好地理解這種現象，我們需要了解二極管是什么以及它是如何工作的。

二極管是由P和N材料制成的小型電子半導體元件。大多數電子設備內部都有許多二極管，甚至校準器... ;-)

理想二極管僅在一個方向上傳導直流電流。當二極管上的電壓正確時，理想二極管總是會傳導電流。在實踐中，它有點復雜，二極管并不理想。

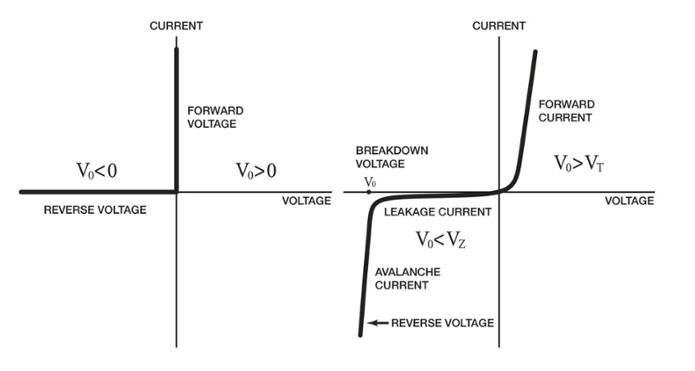

這是理想二極管（左）和實際二極管（右）的特性：

正如我們在二極管（真實的，非理想的）的特性中所看到的，當二極管上的電壓足夠大并超過閾值電壓時，正向電流開始流動。通常，對于硅二極管，閾值電壓約為0.6V。當電壓高于該閾值時，二極管“開路”并且電流通過它。當電壓小于閾值時，二極管“閉合”并且沒有電流通過它。

通過發射器的電流

在正常使用發射器時，環路電源會影響二極管，因此二極管完全打開，所有環路電流都通過二極管。實際上，二極管實際上沒有做任何事情，在正常操作中甚至不需要它，可以用短路代替。

但是當你將mA表連接到二極管上時，所有電流都開始通過mA表，而且它們都不再通過二極管。魔法！？嗯，沒有魔力，只有電子產品。

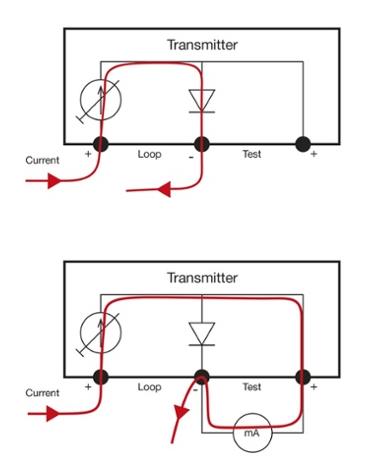

下面的圖片顯示了電流如何通過測試二極管（上圖）或mA表（下圖）：

嗯，這是它應該如何工作，但它并不總是像在實踐中那樣工作。繼續閱讀......

毫安表如何工作？

我為什么要談?wù)摵涟脖淼淖杩梗渴裁词亲杩梗?span style="display:none">25U壓力變送器_差壓變送器_液位變送器_溫度變送器

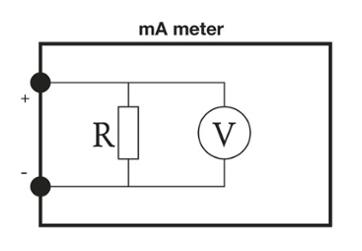

通常采用mA儀表的方式，有一個準確的分流電阻，幾歐姆，電流通過（下圖中的R）。該電流導致分流電阻上的電壓降，并通過A / D轉換器（圖中的V）測量該電壓，我們可以計算出電流。

其余的是簡單的數學，符合歐姆定律：I = U / R（電流=電壓/電阻）。

不幸的是，一些毫安表/校準器的阻抗有點太高，這導致電阻器上的電壓降更大。在大多數應用中，較大的阻抗并不重要，但通過擴散硅壓力變送器的測試連接。當電壓降變大時，它會導致測試二極管開始輕微地引起小漏電流，或者一直打開。

為什么要在mA表中加入更高的阻抗？使用更高的阻抗來設計mA表可能更容易，因?yàn)殡妷航底兊酶卟⑶腋菀子肁 / D轉換器在內部測量，因?yàn)殡妷盒盘柛摺?span style="display:none">25U壓力變送器_差壓變送器_液位變送器_溫度變送器

例如，如果mA儀表的內部阻抗高達50歐姆，那么使用20 mA電流時，這意味著mA儀表（和測試連接的二極管）上的電壓降將為1 V，導致測試二極管達到完全打開（閾值0.6 V）。這意味著您的毫安表幾乎不會顯示任何電流，盡管有20毫安電流通過擴散硅壓力變送器，因?yàn)樗须娏鞫纪ㄟ^測試連接。

上面這個例子的巨大錯誤在實踐中很容易被注意到。但也有一些毫米表，內部阻抗約為30歐姆。這意味著當電流較小時，測量工作正常，但當接近20 mA時，電壓降接近0.6 V，測試二極管開始泄漏，部分電流通過二極管。這可能很難實現，導致您信任mA儀表的錯誤測量結果。

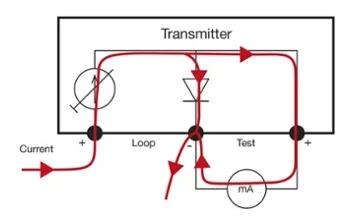

下圖顯示了如果mA表的阻抗過高，電流如何部分通過mA表，部分通過測試二極管：
