法蘭式液位變送器適用于高溫、有懸濁物等比較惡劣的工況, 又可以避免因配置取壓管路而造成的泄露、凍堵等問題, 此外還具有可靠性高、線性好, 容易調校等優點。因此, 廣泛地應用于化工生產中的液位測量, 但隨著使用時間的延長, 此類液位變送器#可能出現的問題是線性度變差, 從而影響測量精度, 所以解決這一問題具有非常積極的意義。

故障分析：

由于儀表輸出4 ～ 20mA DC 信號直接取決于差壓ΔP , 因此, 感應壓力的感應膜片及傳送壓力的毛細管中的灌充液, 都是影響此變送器正常工作的關鍵因素。在正常情況下使用此法蘭式液位變送器, 一定要注意不能撞擊感應膜片, 使其破裂或變形, 也不能使毛細管折斷或破裂, 而使灌充液泄漏, 這兩種損傷都會使變送器的工作特性變成非線性而報廢。

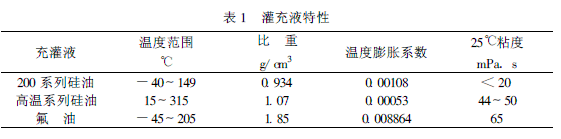

在實際使用中, 一般儀表技術人員都能注意小心使用, 很少出現上述故障。而法蘭式液位變送器的工作特性變成非線性的原因, 大多數是由于毛細管中的灌充液泄漏所致。一般情況下, 灌充液的密封是非常好的, 正確使用一臺此類變送器, 在3 ～ 6 年內, 泄漏量很小,線性還可以。如果使用時間更長的話, 由于微小泄漏的長期積累, 就會使灌充液過少,有時可以明顯看到感應膜片凹陷, 從而使變送器失去線性度而不可用。另一種情況是由于儀表技術人員未能注意工作溫度所致。下面我們先看一看常用的幾種灌充液的特性,如表1 。

　從上表可以看出, 任何一種灌充液都有一個允許的工作溫度范圍, 以200 系列硅油為例, 若工作溫度在149 ℃以上, 由于硅油的汽化以及汽化后的壓力增大, 往往會使硅油的泄漏加快, 較快地使法蘭式液位變送器失去線性度而不可用。

一般地, 此類法蘭式液位變送器的價格約幾千元/臺, 特別是現在的智能化變送器, 精度高,質量更好, 價格更高。公司自投產以來由于使用時間長或使用不當而造成非線性的變送器已有幾十臺, 為了節約資金, 降低成本,我們經過長時間的探索, 總結出一種抽空后再充填硅油的方法, 成功地解決了法蘭式液位變送器的修復問題。

2、修復方法

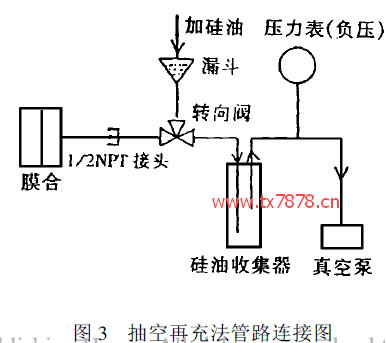

抽空后再充法是在常溫下, 將感應膜片和毛細管中的灌充液抽出并達到真空后, 再重新充入灌充液的方法。管路接法如圖3 。
