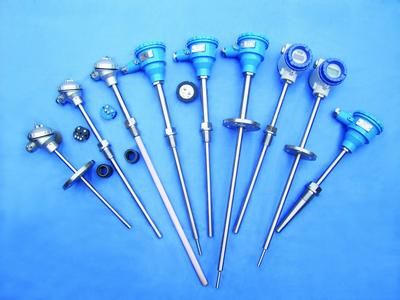

SBWZ-2480/24sd隔爆型熱電阻溫度變送器
SBW系列隔爆型、本安型帶熱電偶或帶熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它集熱電偶（阻）同變送器為一體，直接測量各種工業過程中－200～800℃范圍內的液體，蒸汽和汽體介質的溫度，將溫度轉變成與熱電偶熱電阻的溫度或輸出電信號成正比的4～20mADC統一輸出信號，送顯示、記錄調節儀表或計算機。隔爆型、本安型熱電偶（阻）溫度變送器的防爆性能按guojia頒布的 “爆炸性環境用防爆電氣設備”（GB3836）標準設計制造，熱電特性符合國際IEC標準，并經guojia儀器儀表防爆安全監督站測試合格。是爆炸性環境理想的溫度傳感器變送一體化產品，可用于有可燃性氣體或易燃液體的蒸汽的危險場所、本安型帶熱電偶（阻）溫度變送器必須與關聯設備安全柵配合構成防爆系統，防爆證號為：GYB 93265、93266、97336、97337。它作為新一代的溫度變送器，可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。
本安型帶熱電偶溫度變送器配用的防爆電纜分布參數控制范圍：總電感量≤2mH。總電容量≤0.06uF。同時使用關聯設備安全柵，選用型號為MTL728、Z928、LB928，安全柵，具體接線見制造廠的說明書。
SBWZ-2480_24sd隔爆型熱電阻溫度變送器、隔爆型、本安型帶熱電偶（阻）溫度變送器特點：
●變送器部件是小型化、置于隔爆型、本安型熱電偶（阻）的接線盒內成為一體化溫度變送器，用于工業現場。
●作為一體化溫度變送器，在工業現場直接輸出4～20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。
●變送器部件精度高，功耗低，使用環境溫度范圍寬，工作穩定可靠，而且由于采用硅橡膠密封結構，變送器耐震、耐溫、耐濕、隔爆，適用于各種惡劣現場環境中安裝使用。
●選用隔爆型帶熱電偶（阻）隔離溫度變送器，其輸入與輸出端相隔離，增加抗模干擾能力，更適合計算機使用。
□SBWZ-2480_24sd隔爆型熱電阻溫度變送器主要技術指標
熱響應時間：見說明書
鉑熱電阻的精度等級：B級
分度號：Pt100. (0℃時的電阻值)
R=1000.12Ω（B級）
允許偏差：Δt(℃)±(0.30+0.005∣t∣)(B級)
輸入：熱電偶：K，E
熱電阻：Pt100
輸出：在量程范圍內輸出4～20mA直流信號與熱電阻的輸入電信號成線性或與熱電偶輸入的毫伏信號成線性，與熱電阻被測溫度成線性或與熱電偶被測溫度成線性。
基本誤差：計算公式 Δ=Δ1+Δ2
Δ1熱電偶（阻）允許偏差
Δ2變送器基本誤差±0.5%FS
傳送方式：二線制
變送器工作電源：電壓#低12V，#高35V，額定工作電壓24V。
負載：極限負載電阻按下式計算
RL（max）=50×(Vmin－12)
(即24V時負載電阻可在0～600Ω范圍內選用，額定負載250Ω。)
a.環境溫度：－25℃～80℃（危險場所不高于70℃）。
b.相對濕度：5%～95%。
c.機械振動：f≤55Hz，振幅<0.5mm
d.周圍空氣中不含有引起變送器腐蝕的介質。
防爆等級：
隔爆型：dⅡBT4 dⅡBT6 或dⅡCT4 dⅡCT6
本安型：ibⅡBT4 iaⅡBT4 iaⅡCT6(多對式)、關聯設備型號MTL728、Z928、LB928。
外殼防護等級：IP65
電動勢允許偏差
|
類別 |
分度號 |
等級 |
使用溫度范圍℃ |
允許偏差△t℃ |
|
熱電偶 鎳鉻－銅鎳 |
E |
Ⅱ |
0～600 |
±2.5℃或±0.0075t |
|
熱電偶 鎳鉻－銅硅 |
K |
Ⅱ |
0～800 |
|
|
熱電偶WZP |
Pt100 |
A |
-50～500 |
±(0.15+0.002t |
|
B |
±(0.30+0.005t |
注：①為被測量溫度（℃）②允許偏差用#大值 *A級產品特殊定貨。
防爆等級標志說明
|
規格 |
內容 |
|||
|
d |
隔爆型 |
|||
|
ib |
本安型 |
|||
|
ia |
本安型 |
|||
|
電器設備類別： |
(工廠用電器設備) |
|||
|
防爆等極 |
防爆型：B極、C極 |
|||
|
溫度組別 |
隔爆型：T1～T6 本安型：T1～T6 |
|||
|
□ |
Ⅱ |
□ |
□ |
|
電器設備的類別
電氣設備分為二類
Ⅰ類－煤礦井下用電氣設備。
Ⅱ類－工廠用電氣設備
防爆等級
隔爆型及本安型熱電偶的防爆等級按其適用于爆炸性氣體混合物#大試安全間隙或#小點燃電流比分為A、B、C三級
溫度組別
隔爆型、本安型熱電偶（阻）允許的#高表面溫度（外露部分）分為T1~T6六組。
|
溫度組別 |
允許#高表面溫度℃ |
|
T1 |
450 |
|
T2 |
300 |
|
T3 |
200 |
|
4 |
135 |
|
T5 |
100 |
|
T6 |
85 |
熱電偶的絕緣電阻
當周圍空氣溫度為15～35℃；相對應濕度為45％，大氣壓力86～106KPa時，對長度超過1m熱電偶。它的常溫絕緣電阻值與其長度乘積應不小于1000MΩ,試驗電壓為直流500±50V。鎧裝熱電偶（絕緣式）的絕緣電阻
在環境溫度為20±15℃，相對應濕度不大于80％，常溫絕緣電阻值應不小于100 MΩ，試驗電壓為直流100 V。
熱電阻允許通過電流
通過鉑電阻的測量電流#大不超過5mA。
□SBWZ-2480_24sd隔爆型熱電阻溫度變送器型號表示
|
S |
電動單元組合儀表DDZ-S系列 |
|
B |
變送單元 |
|
W |
溫度 |
|
□ |
無）通用型 |
|
Z 熱電阻 |
|
|
R熱電偶 |
|
|
□ |
2）輸出與對應溫度 |
|
4）輸出與對應輸入信號呈線性 |
|
|
□ |
0）通用型 |
|
|
0）E鎳鉻－銅鎳 |
|
1）K鎳鉻－鎳硅 |
|
|
2）S鉑銠10－鉑 |
|
|
|
1）Cu50 |
|
2）Cu100 |
|
|
3）Pt100 |
|
|
□ |
7）隔離型（帶測溫元件） |
|
8）非隔離型（帶測溫元件） |
|
|
□ 器件類別 |
0)規型 |
|
1)智能型 |
|
|
2)數顯型 |
|
|
3)指針型 |
|
|
4)智能數顯型 |
|
|
5)智能指針型 |
|
|
6)帶通訊協議 |
|
|
□ |
2）固定螺紋 |
|
4）固定法蘭 |
|
|
6）固定螺紋錐形保護管 |
|
|
8）內螺紋固定 |
|
|
9）熱套保護管 |
|
|
□ |
4）隔爆型 |
|
□ |
S）引進鉑電阻 |
|
0)熱電偶 |
|
|
1)絕緣式（鎧裝） |
|
|
2)接殼式（鎧裝） |
|
|
□ |
3）三對式 |
|
□ |
K）鎧裝型 |
|
□ |
d)隔爆型 |
|
i)本安型 |
□ SBWZ-2480_24sd隔爆型熱電阻溫度變送器種類和規格
隔爆型，本安型帶熱電偶溫度變送器規格表
|
型 號 |
分度號 |
測 量 范 圍 (℃) |
結 構 特 征 |
保 護 管 材 料 |
規格 |
熱響應時間 （S）T0.5 |
公 稱 壓 力 （MPa） |
防爆等級 |
|
|
總 廠 L （mm） |
插 深 ò （mm） |
||||||||
|
SBWR-2280/240d SBWR-2280/240i SBWR-4280/240d SBWR-4280/240i SBWR-4270/240d |
K |
0-400 0-600 0-800 200-500 400-800 |
M27´2 固定螺紋 |
1Cr18Ni9Ti或0Cr18Nni12M02Ti |
T4 L=ò+150 T6 L=ò+250 |
150
200
250
300
400
500
750
1000
1500
2000 |
£90 |
10 |
bIIBT4或 bIICT4或ibIIBT4 |
|
SBWR-2180/240d SBWR-2180/240i SBWR-4180/240d SBWR-4180/240i SBWR-4170/240d |
E |
0-400 0-500 0-600 100-300 200-400 200-600 |
|||||||
|
SBWR-2280/440d SBWR-2280/440i SBWR-4280/440d SBWR-4280/440i SBWR-4270/440d |
K |
0-400 0-600 0-800 200-500 400-800 |
固定法蘭 |
£90 |
6.4 |
||||
|
SBWR-2180/440d SBWR-2180/440i SBWR-4180/440d SBWR-4180/440i SBWR-4170/440d |
E |
0-400 0-500 0-600 100-300 200-400 200-600 |
|||||||
|
SBWR-4170/640d SBWR-2180/640d SBWR-4280/640d |
錐形 保護管 M33´2 |
1Cr18Ni9Ti |
150 200 250 |
30 |
bII BT4 或 b IICT6
|
||||
|
SBWR-4270/640d SBWR-2280/640d SBWR-4280/640d |
k |
0-400 0-600 200-500 400-800 |
|||||||
· SBWZ-2480_24sd隔爆型熱電阻溫度變送器、隔爆型，本安型帶熱電阻溫度變送器規格表
|
型 號 |
分 度 號 |
測 量 范 圍 ℃ |
結 構 特 征 |
保 護 管 材 料 |
規 格 |
熱 響 應 時 間 （S）T0.5 |
公 稱 壓 力 （MPa） |
防 爆 等 級 |
||||||||||||||||||||||||||
|
總 長 L （mm） |
插 深 ò （mm） |
|||||||||||||||||||||||||||||||||
|
SBWZ-2480/24sd SBWZ-2480/24si SBWZ2470/24sd SBWZ2470/24si SBWZ4480/24sd SBWZ4480/24si SBWZ4470/24sd SBWZ4470/2si |
Pt100 |
0-50 0-100 0-200 0-300 200-400 300-500 -100~100 -100~200 -50~100 -50~50 -50~0 |
M27´2 固定螺紋 |
1Cr18Ni9Ti或0Cr18Nni12M02Ti |
T4 L=ò+150 T6 L=ò+250 |
150 200 250 300 400 500 750 1000 1500 2000 |
£90 |
10 |
dIIBT4或dIICT4或idIIbT4 |
|||||||||||||||||||||||||
|
SBWZ-2480/44sd SBWZ-2480/44si SBWZ2470/44sd SBWZ2470/34si SBWZ4480/44sd SBWZ4480/44si SBWZ4470/44sd SBWZ4470/24si |
固定法蘭 |
£90 |
6.4 |
|||||||||||||||||||||||||||||||
|
SBWZ2470/64sd SBWZ2480/64sd
SBWZ4480/64sd |
錐形保護管M33´2 |
0Cr18Nni12M02T |
150 200 250 |
30 |
dIIBT4或dIICT4 |
|||||||||||||||||||||||||||||
· 規格系列
|
D（mm）直徑 |
置深ò（mm） |
||||||||||||||
|
100 |
150 |
200 |
250 |
300 |
400 |
500 |
750 |
1000 |
1250 |
1500 |
2000 |
2500 |
3000 |
4000 |
|
|
Æ8 |
熱電阻Æ8規格 |
||||||||||||||
|
Æ6 |
|||||||||||||||
|
Æ5 |
|||||||||||||||
注：隔爆鎧裝熱電阻#長得不超過1000mm
· 隔爆型。本安型帶鎧裝熱電偶溫度變送器規格表
· SBWZ-2480_24sd隔爆型。本安型（多對式）帶鎧裝熱電偶溫度變送器規格表
|
型 號 |
分 度 號 |
測 量 范 圍 ℃ |
結 構 特 征 |
保 護 管 內 徑 |
規格 |
防 爆 等 級 |
|
|
總 長 L (mm) |
插 深 ò (mm) |
||||||
|
SBWR-2280/8413kd SBWR-2280/8413ki SBWR-4280/8413kd SBWR-4280/8413ki SBWR-4270/8413kd SBWR-4270/8413ki |
K |
0~400 0~600 0~800 200~500 400~800 |
M42´2 |
³15 |
用 戶 自 定 |
dIIBT4或dIICT6或iaIIBT4或iaIICT6 |
|
|
SBWR-2180/8413kd SBWR-2180/8413ki SBWR-4180/8413kd SBWR-4180/8413ki SBWR-4170/8413kd SBWR-4170/8413ki |
E |
0~400 0~500 0~600 100~300 200~400 200~600 |
|||||
·SBWZ-2480_24sd 隔爆型，本安型帶鎧裝熱電偶溫度變送器規格表
|
型 號 |
分 度 號 |
測 量 范 圍 ℃ |
結 構 特 征 |
保 護 管 直 徑 D（mm） |
規 格 |
熱 響 應 時 間 （S）T0.5 |
公 稱 壓 力 （MPa） |
防 爆 等 級 |
|
|
總 長 L（mm） |
插 深 ò（mm） |
||||||||
|
SBWZ-2480/24skd SBWZ-2480/24ski SBWZ-2470/24skd SBWZ-4480/24skd SBWZ-4480/24ski SBWZ-4470/24skd |
Pt100 |
0~50 0~100 0~200 0~300 200~400 300~500 -100~200 -100~100 -50~100 -150~50 -50~0 |
M27´2 固定螺紋 |
Æ6 或 Æ5 |
T4 L=ò+150 T6 L=ò+250 |
100 150 200 250 300 400 500 750 1000 |
£12
£8 |
10 |
dIIBT4或dIICT4或 ibIIBT6 |
|
SBWZ-2480/24skd SBWZ-2480/24ski SBWZ-2470/24skd SBWZ-4480/24skd SBWZ-4480/24ski SBWZ-4470/24skd |
固定法蘭 |
6.4 |
|||||||
□ 結構原理
隔爆型，本安型帶熱電偶（阻）溫度變送器由于采取隔爆結構故當其外殼內部的爆炸性混合氣體發生爆炸時，外殼不會破壞，而且由此產生的熱能不能順利的向外進行擴散一一傳爆，而只能沿著外殼上具有足夠連接長度的微小縫隙，緩慢地傳到殼體外部，這時，傳到殼外氣體的瞬間溫度已不至于能點燃外界的爆炸性氣體，即不會導致爆炸，隔爆型帶熱電偶（阻）溫度變送器的防爆類別為dIIBT,Diibt6,或dIICT4,Diict6本安型的防爆類別為ibIIBT4,ibIIBT4,(多對式)，在嚴格遵守使用規則的情況下，它具有可靠的防爆性能
□ 安裝固定位置
· 安裝固定位置，分為固定螺紋，錐形固定螺紋，固定法蘭等三種形式，其結構尺寸見表。
|
直行保護管固定螺紋 |
用于保護管直徑（d） |
M |
h |
s |
D0 |
流速m/s |
#高使用壓力MPa |
||
|
Æ16 |
M27´2 |
32 |
32 |
Æ40 |
10 |
||||
|
錐形保護管固定螺紋 |
M33´2 |
33 |
36 |
Æ48 |
80 |
30 |
|||
|
固定法蘭 |
Æ16 |
D2 |
D1 |
D0 |
d0 |
H |
h |
6.4 |
|
|
Æ95 |
Æ65 |
Æ45 |
Æ14 |
15 |
2 |
||||
□ 訂貨須知
· 訂貨時須注明
1. 產品名稱和型號
2. 隔爆等級
3. 結構形式
4. 分度號
5. 測量范圍
6. 總長和插深（多對式）必須寫明每一元件的長度
7. 保護管材料名稱和牌號
8. 數量
· 特殊規格訂貨，須經雙方協商決定
· 本安型溫度變送器關聯設備型號：MTL728,Z928,LB928
