隔膜密封式遠傳壓力變送器的密封隔膜是用于防止管道中的介質直接進入差壓變送器里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛細管連接起來的。SC438W、SC438N（與EJA438W、EJA438N一樣）隔膜密封式壓力變送器用來測量液體、氣體和蒸汽的流量、液位、密度和差壓，然后輸出與測得的差壓相對應的4～20mA DC信號。也可與手操器相互進行通信，可進行遠程設定及監控等
SC-438W隔膜密封式壓力變送器的詳細資料：
一、標準技術規格
1.1通信線路條件
電源電壓：16.4～42V DC（16.4~30V DC）
通信距離：2km（使用CEV電纜）
負載電容：0.22µF以下
負載電感：3.3mH以下
與電源線的間距：15cm以上
連接于接收電阻上的接收儀表的輸入阻抗在2.4kHz時，為10kΩ以上。
1.2環境溫度
一般型隔膜密封式壓力變送器：-40～85℃（-40～185?F）
帶數字式表頭隔膜密封式壓力變送器：-30～80℃（-22～176?F）
1.3工作壓力（法蘭的額定工作壓力：2.7kPa abs或20mmHg abs）
1.4電源電壓變動的影響：±0.005％/V（21.6～32V DC，350Ω）
1.5安裝：變送器：2inch管道安裝；隔膜密封件：法蘭安裝。
1.6安裝法蘭規格：ANSI規格的法蘭與墊片接觸的一面，進行鋸齒形加工（根據ANSI B16.5）。
1.7防水結構：JIS C0920防浸型（相當于IEC IP67和NEMA 4X）
1.8變送器材質：法蘭：JIS SUS14A；法蘭螺栓：參閱“型號及規格代碼表”
1.9隔膜密封件材質：毛細管：JIS SUS316；保護管：JIS SUS304；PVC屏蔽（PVC的#大使用溫度：100℃）
1.10阻尼時間常數：放大器組件和帶隔膜密封件的膜盒組建的時間常數相加值（放大器組建的時間常數：0.2～64秒，可分9段設定；當毛細管長3m，注入液的代碼A時，在正常溫度下取得值）。
二、型號和規格代碼表
2.2 SCA438W / N ：平/ 凸膜型隔膜密封式遠傳壓力變送器
|
型 號 |
規格代碼 |
說 明 |
出廠價 |
備注 |
|||||||||||
|
SC-438W |
|
平膜片型隔膜密封式壓力變送器 |
|
|
|||||||||||
|
輸出信號 |
E |
4～20mA，HART協議數字通訊 |
|
|
|||||||||||
|
測量量程 |
A |
0.06～3Mpa |
|
|
|||||||||||
|
接液部分材質 |
|
膜盒 |
管道 |
其它 |
|
|
|||||||||
|
S |
JIS SUS316 |
JIS SUS316 |
JIS SUS316 |
||||||||||||
|
法蘭規格 |
J1 |
JIS10K |
|
|
|||||||||||
|
隔膜凸出長度 |
2 |
X2＝50mm |
|
|
|||||||||||
|
法蘭尺寸/材質 |
G |
3-inch（80mm，DN80）/JIS S25C |
|
|
|||||||||||
|
法蘭螺栓材質 |
A |
JIS SCM435 |
|
|
|||||||||||
|
注入液 |
|
|
接液溫度℃ |
環境溫度℃ |
|
|
|||||||||
|
A |
一般型（硅油） |
-10～250 |
-10～60 |
||||||||||||
|
B |
一般型（硅油） |
-30～180 |
-15～60 |
||||||||||||
|
毛細管長度 |
□□ |
規定的毛細管長度從1～5米，用□□表示（如2m） |
|
|
|||||||||||
|
安裝 |
9 |
水平配管連接，左邊高壓 |
|
|
|||||||||||
|
電氣接口 |
5 |
G½內螺紋，2處接線口帶盲塞 |
|
|
|||||||||||
|
顯示表頭 |
D |
數字表頭 |
|
|
|||||||||||
|
2－inch管安裝托架 |
D |
JIS SECC 平托架 |
|
|
|||||||||||
|
附加選型代碼 |
|||||||||||||||
|
|
/□附加裝置 |
|
|
||||||||||||

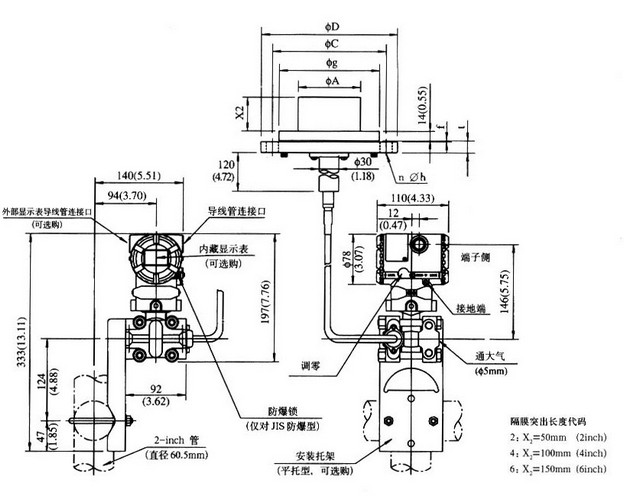

三、尺寸
3. SCA438N凸膜型隔膜密封式壓力變送器
法蘭尺寸：4－inch（100mm，DN100）
|
法蘭規格 |
ØD |
ØC |
Øg |
Ød |
t |
f * |
n |
Øh |
|
JIS 10K |
210（8.72） |
175（6.89） |
155 |
96 |
18（0.71） |
0 |
8 |
19（0.75） |
|
JIS 20K |
225（8.86） |
185（7.28） |
24（0.94） |
0 |
8 |
23（0.91） |
||
|
ANSI 150 |
228.6（9.00） |
190.5（7.50） |
23.9（0.94） |
1.6（0.06） |
8 |
19.1（0.75） |
||
|
ANSI 300 |
254（10.00） |
200.2（7.88） |
31.8（1.25） |
1.6（0.06） |
8 |
22.4（0.88） |
||
|
JPI 150 |
229（9.02） |
190.5（7.50） |
24（0.94） |
1.6（0.06） |
8 |
19（0.75） |
||
|
JPI 300 |
254（10.00） |
200.2（7.88） |
32（1.26） |
1.6（0.06） |
8 |
22（0.87） |
||
|
DIN PN10/16 |
220（8.66） |
180（7.09） |
20（0.79） |
0 |
8 |
18（0.71） |
||
|
DIN PN25/40 |
235（9.25） |
190（7.48） |
24（0.94） |
0 |
8 |
22（0.87） |
||
|
GB PN10/16 |
220（8.66） |
180（7.09） |
22（0.87） |
3（0.12） |
8 |
18（0.71） |
||
|
GB PN25/40 |
235（9.25） |
190（7.48） |
26（1.02） |
3（0.12） |
8 |
22（0.87） |
||
|
GB PN100 |
275（10.83） |
216（8.50） |
38.5（1.51） |
7（0.28） |
8 |
26（1.02） |
法蘭尺寸：3－inch（80mm，DN80）
|
法蘭規格 |
ØD |
ØC |
Øg |
Ød |
t |
f * |
n |
Øh |
|
JIS 10K |
185（7.28） |
150（5.91） |
130 |
71 |
18（0.71） |
0 |
8 |
19（0.75） |
|
JIS 20K |
200（7.87） |
160（6.30） |
22（0.87） |
0 |
8 |
23（0.91） |
||
|
ANSI 150 |
190.5（7.5） |
152.4（6） |
23.9（0.94） |
1.6（0.06） |
4 |
19.1（0.75） |
||
|
ANSI 300 |
209.6（8.25） |
168.1（6.62） |
28.5（1.12） |
1.6（0.06） |
8 |
22.4（0.88） |
||
|
JPI 150 |
190（7.48） |
152.4（6） |
24（0.94） |
1.6（0.06） |
4 |
19（0.75） |
||
|
JPI 300 |
210（8.27） |
168.1（6.62） |
28.5（1.12） |
1.6（0.06） |
8 |
22（0.87） |
||
|
DIN PN10/16 |
200（7.88） |
160（6.30） |
20（0.79） |
0 |
8 |
18（0.71） |
||
|
DIN PN25/40 |
200（7.88） |
160（6.30） |
24（0.94） |
0 |
8 |
18（0.71） |
||
|
GB PN10/16 |
200（7.88） |
160（6.30） |
20（0.79） |
3（0.12） |
8 |
18（0.71） |
||
|
GB PN25/40 |
200（7.88） |
160（6.30） |
24（0.94） |
3（0.12） |
8 |
18（0.71） |
||
|
GB PN100 |
210（8.27） |
168.5（6.63） |
32（1.10） |
7（0.28） |
8 |
18（0.71） |
注：如法蘭材質是JIS S25C，f值為0。
